Электроэрозионные станки


Технические характеристики EDS 300 EDS 600 EDS 1000
Максимальные рамки резания (поперечные сечения заготовки), мм 300*300 600*600 1400*1400
Размеры рабочего стола, мм 500*500 800*800 1400*1400
Вертикальные движения пилы по оси Z, мм 350 650 1150
Технические характеристики EDCN207S EDCN207 EDCN157S EDCN157
Опускающийся бак нет нет да да
Ход по оси Z, мм 600 500
Максимальный вес заготовки, кг 10000 10000 10000 10000
Перемещение по осям X/Y, мм 2000*7000 2000*700 1500*700
Максимальный вес электрода, кг 750 (500) 750 (500)
Максимальные размеры стола, мм 2500*1200 2000*1000 2000*1000

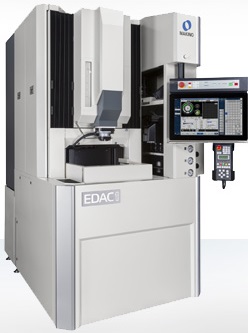

Технические характеристики EDAC1
Опускающийся бак да
Максимальные размеры стола, мм 350*250
Ход по оси Z, мм 220
Максимальный вес заготовки, кг 50
Максимальный вес электрода, кг 5
Перемещение по осям X/Y, мм 220*180

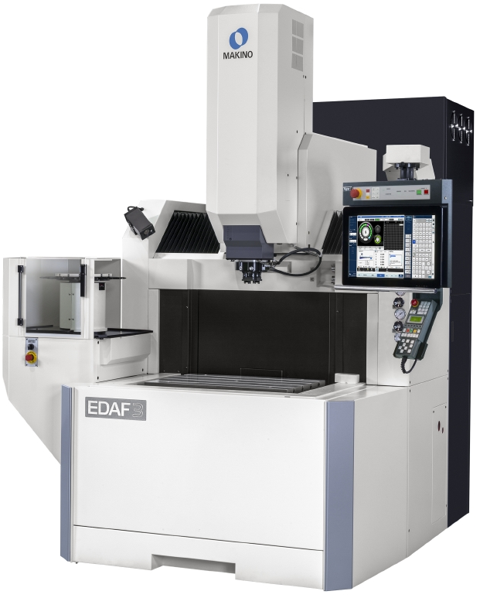

Технические характеристики EDAF3 EDAF2
Опускающийся бак да да
Максимальные размеры стола, мм 700*500 550*350
Ход по оси Z, мм 350 250
Максимальный вес заготовки, кг 800 500
Максимальный вес электрода, кг 75 75
Перемещение по осям X/Y, мм 450*350 350*250

Электроэрозионные станки с ЧПУ позволяют эффективно решать производственные задачи, которые нецелесообразно решать на классических фрезерных или токарных станках: обработка сложных и нестандартных деталей, где применение других методов невозможна или более трудоемка.

Принцип работы электроэрозионных станков – воздействие на металлическую заготовку с помощью электроразрядов без механического воздействия. Молибденовая/латунная проволока либо мягкая сталь выступают в качестве резца, через который проводится электрический ток. Проводящей средой является масло или СОЖ. Электроэрозионные станки способны работать с металлическими заготовками любого состава, в том числе повышенной твердости, вязкости или хрупкости. Единственное условие – металл или сплав должны иметь высокий коэффициент электропроводимости.

Сфера применения

Электроэрозионные станки незаменимы при работе с материалами, которые плохо поддаются механической обработке – с твердыми и жаропрочными сплавами, нержавеющей сталью, титаном, вольфрамом. За счет силы тока могут проникать глубоко и вырезать контуры высокой сложности.

При этом электроэрозионные станки с ЧПУ обеспечивают точность обработки до малых долей микрон, что приобретает особую важность при работе с дорогостоящими сплавами, где недопустимы потери при резке. Станки востребованы в аэрокосмической, медицинской, авиастроительной, ювелирной отраслях промышленности.

Виды электроэрозионных станков

По способу получения электрического разряда станки подразделяются на:

  • Искровые. Имеют наименьшую мощность, обеспечивают точнейшую резку. Используются для тонкой обработки деталей.

  • Импульсные. Увеличенная энергия разряда снижает точность и расширяет зону термической обработки. Применяются при обработке больших поверхностей без требований к точности.

  • Электродуговые. Обеспечивают высочайшую производительность и упрочнение заготовки. Применяются для работы с крупными заготовками. Требуют финальной шлифовки или полировки.

По назначению станки делятся на несколько типов:

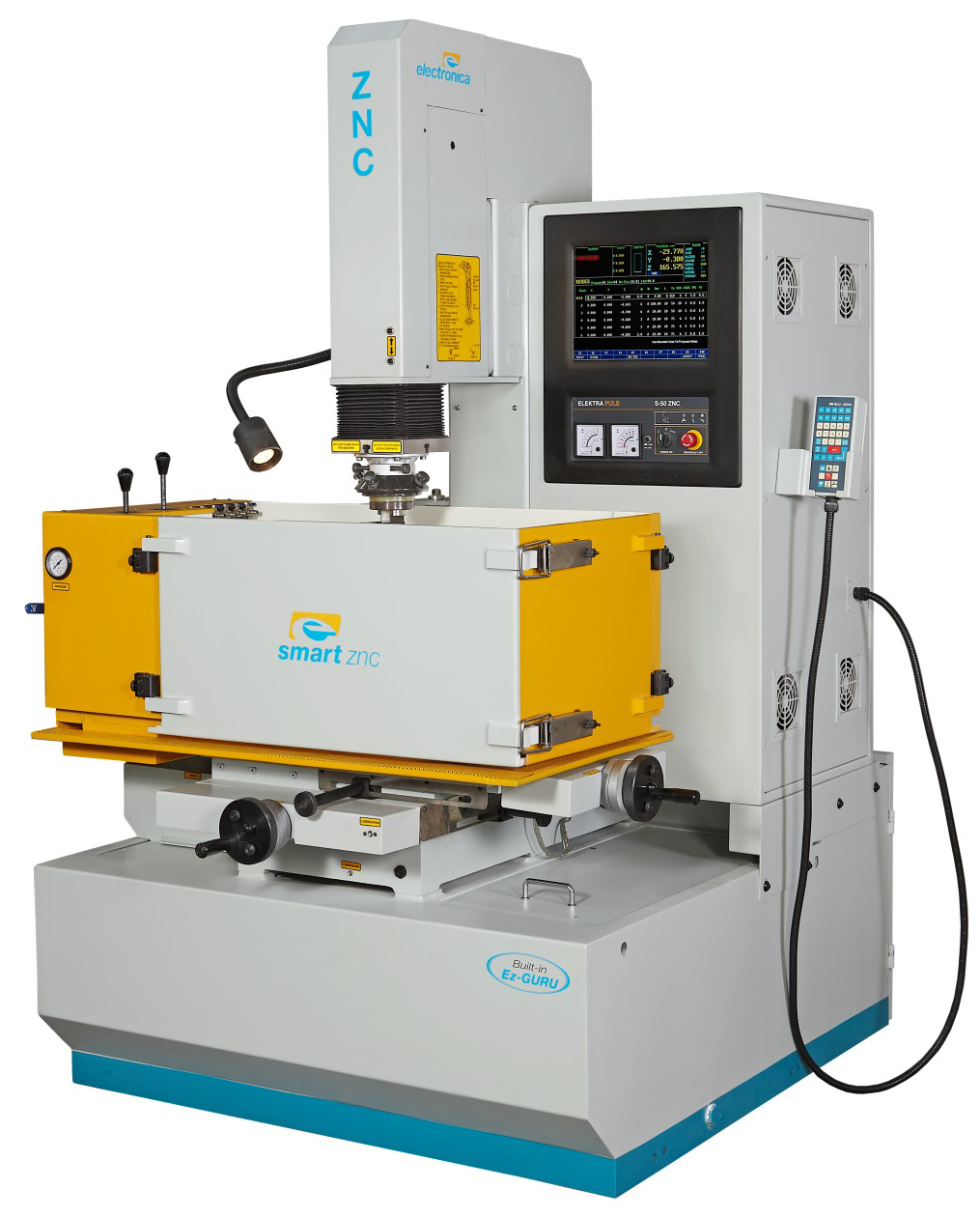

  • Прошивные и копировально-прошивные станки. Используются для пробивки и маркировки изделий, получения отверстий, в том числе глубоких. Копировально-прошивочные машины способны создавать объемные детали – воспроизводить проекцию чертежа на металле с субмикронным уровнем повторяемости. Применяются в аэрокосмической, медицинской и телекоммуникационной отраслях.

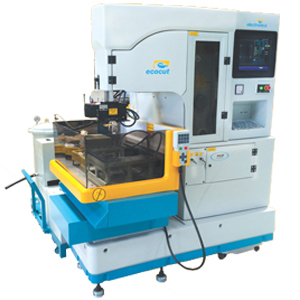

  • Проволочно-вырезные станки. Работают с деталями сложной формы из твердых материалов. Способны выполнять операции, недоступные фрезерным станкам – разрезать небольшую заготовку там, где нет возможности поместить фрезу. Применяются при изготовлении инструментов для приборостроения и автопрома. Например, электроэрозионный проволочно-вырезной станок с ЧПУ погружного типа e-Nova 2S производства нашего индийского партнера Electronica Machine Tools Ltd предназначен для выполнения электроэрозионной вырезной обработки непрофилированным электродом (проволокой) заготовок высотой до 350 мм, весом до 1000 кг, и габаритами до 900х580 мм, формируя при этом конусность до ±35º на 50 мм и обеспечивая чистоту поверхности 0.39 µ Ra. На станке можно успешно выполнять как черновые операции, так и чистовую обработку поверхностей, требующих высокую точность исполнения, изделий из различных электропроводных материалов, в том числе из твердых сплавов.

  • Электроэрозионные супердрели. По сути, это электроэрозионный сверлильный станок – вместо привычной оснастки в виде метчиков и зенкеров для получения глубоких отверстий используется трубчатый электрод. Позволяют получать супертонкие отверстия любой глубины в суперпрочных материалах.

  • Высокоскоростные пильные машины. В качестве электрода используется мягкая стальная лента. Могут резать любой электропроводный материал независимо от его твердости и прочности, не деформируя заготовку. Применяются в самолетостроении, металлургической промышленности, исследовательских лабораториях.

Как купить электроэрозионный станок

На выбор станка влияют характеристики исходной заготовки (в первую очередь – электропроводность), необходимая степень точности разреза, возможная зона термической обработки, скорость операций.

«Пумори-инжиниринг инвест» сотрудничает с крупнейшими мировыми производителями электроэрозионного оборудования класса HI-TECH, например, японский производитель Makino, так и более бюджетный вариант – индийская компания Electronica.

Преимущества электроэрозионных станков Makino:

  • Высокий уровень точности обработки в субмикронном диапазоне (что очень важно для направлений компактной электроники и микрообработки);

  • Монолитная и жесткая конструкция станины из высококачественного чугуна с точным и правильным геометрическим расположением всех габаритных узлов;

  • Водный резервуар для диэлектрической жидкости интегрирован в основание станка;

  • Охлаждение станка обеспечивается блоком охлаждения диэлектрической жидкости, который встроен в литую станину базового станка и поддерживает температуру внутри станка на том же уровне, что и температура диэлектрической жидкости.

  • Благодаря неподвижному и монолитному столу замкнутого типа, возможна обработка заготовки от 1 кг до 1500 кг с одинаковой точностью и легкостью.

  • Негабаритные ШВП и линейные направляющие. MAKINO принципиально использует на всех типах электроэррозионных станков и на всех осях, только ШВП, как более жесткую и точную конструкцию (за исключением прошивных станков, где по оси Z, нужны быстрые и частые перемещения).

  • Прямой привод (двигатель) по всем осям (без ремней, которым требуется частая замена).

  • Направляющие шире по размеру, чем у конкурентов.

Все эти факторы влияют на точность, жесткость, долговечность станка.

Оборудование компании Electronica сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности.

Клиентами Electronica являются такие гиганты машиностроения как Tsubaki, Panasonic, ASTEC, компания занимает более 50% внутреннего рынка электроэрозионного оборудования в Индии, что свидетельствует о его высоком качестве.

Узнать технические характеристики, запросить стоимость, обсудить возможности лизинга в Екатеринбурге можно с нашими консультантами по телефону или электронной почте.

Если вы хотите запросить коммерческое предложение на конкретную модель, заполните, пожалуйста, форму заявки.
