Ленточнопильные станки

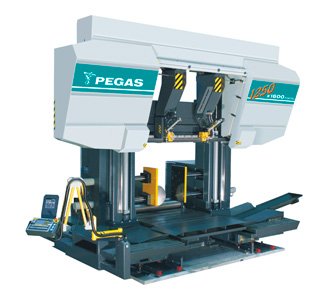

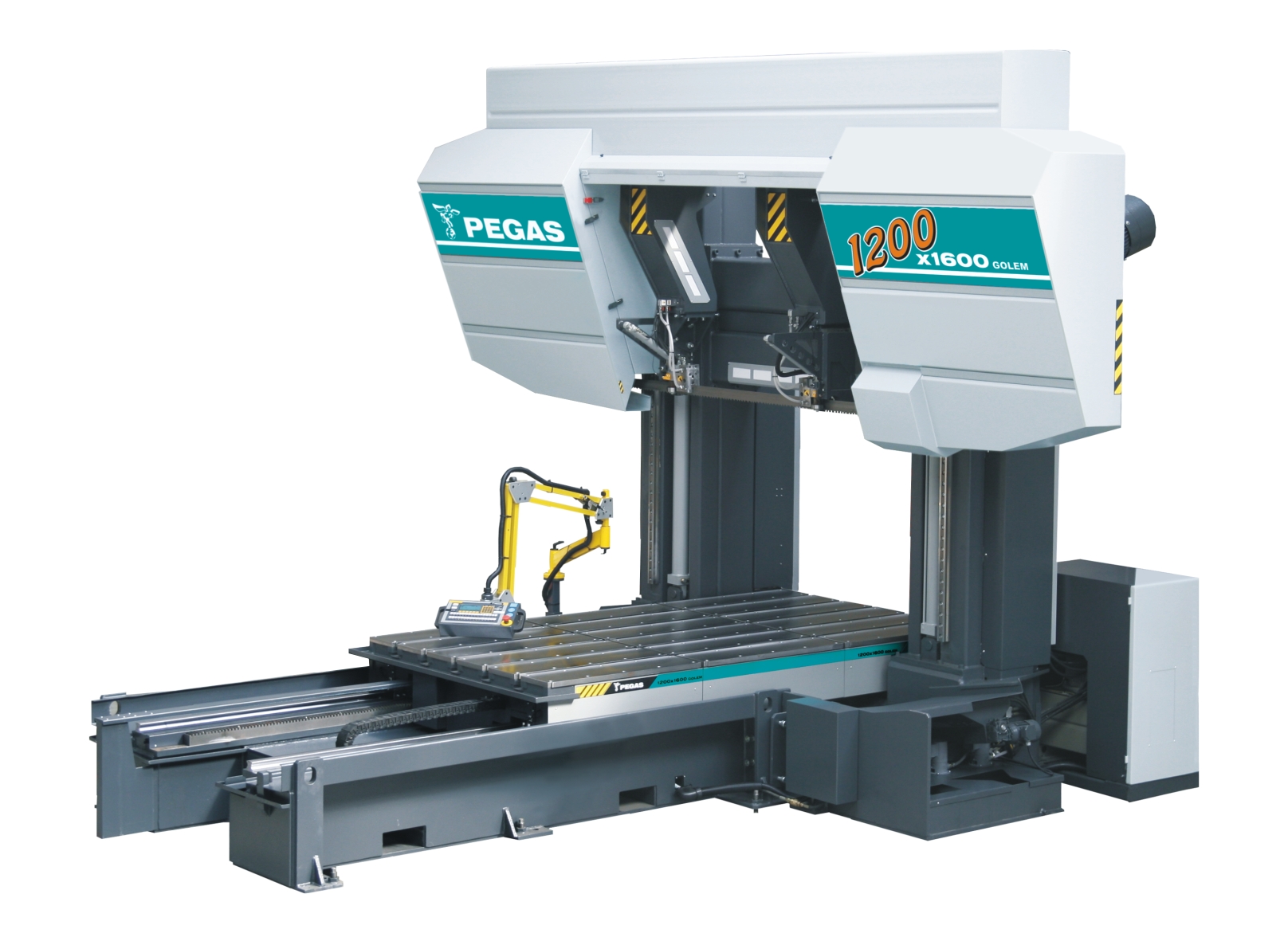

Технические характеристики 1250*1600 1200*1600 850*1000
Мощность приводного двигателя, кВт 12.5 12.5 12.5
Скорость ленты пилы, м/мин 15-80 15-80 15-80
Размеры полотна, мм 11650*80*1,6 11650*67*1,6 9080*67*1,6
Технические характеристики 850*1000 1200*1600
Мощность приводного двигателя, кВт 12.5 11
Скорость ленты пилы, м/мин 15-80 15-80
Размеры полотна, мм 9080*67*1,6 11650*80*1,6
Технические характеристики 440*600
Мощность приводного двигателя, кВт 4
Скорость ленты пилы, м/мин 20-100
Размеры полотна, мм 6060*34-1,1

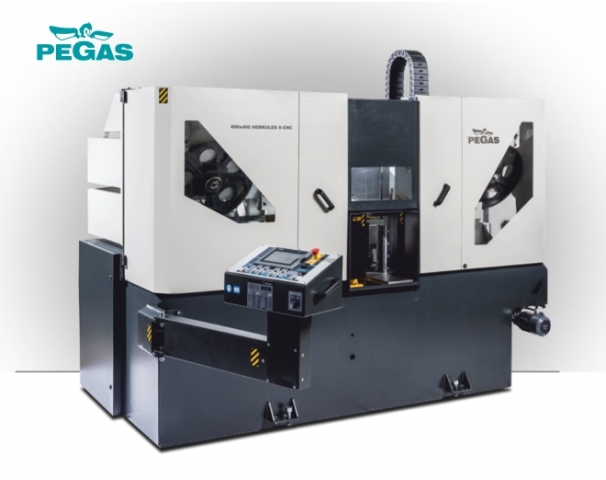

Технические характеристики 220*250 240*280 300*320 350*400
Мощность приводного двигателя, кВт 0,75/1,1 2,4 2,4 3
Скорость ленты пилы, м/мин 30/65 20-100 20-100 20-100
Размеры полотна, мм 2450*27*0,9 2980*27*0,9 2980*27*0,9 4520*34*1,1

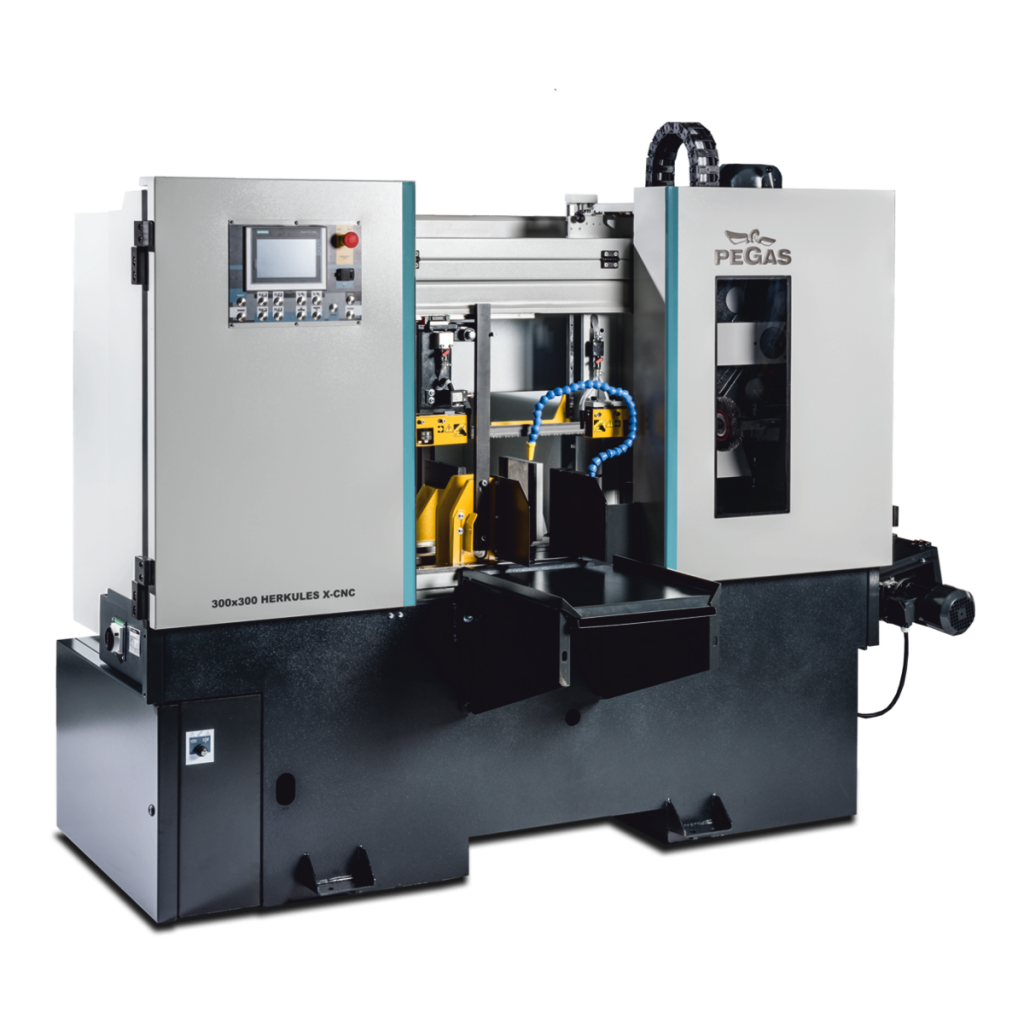

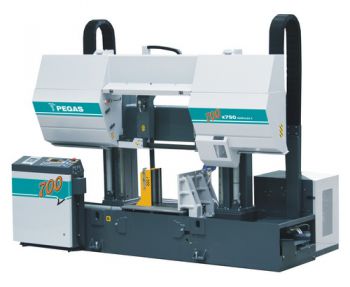

Технические характеристики 300*300 510*510 700*750 850*1000
Мощность приводного двигателя, кВт 3 7.5 11 11
Скорость ленты пилы, м/мин 20-100 15-80 15-80 15-80
Размеры полотна, мм 4520*34*1,1 6060*54*1,6 7680*67*1,6 9080*67*1,6
Технические характеристики 150*200 220*250 230*280 250*315
Мощность приводного двигателя, кВт 0.6/0.8 0.75/1.1 1.4/2 0.75/1.1
Скорость ленты пилы, м/мин 40/80 30/65 35/70 37/74
Размеры полотна, мм 2060*20*0,9 2450*27*0,9 2720*27*0,9 2825*27*0,9
Технические характеристики 500*750 510*510
Питающая сеть, вольт 3*400 3*400
Мощность приводного двигателя, кВт 4 7,5
Скорость ленты пилы, м/мин 20-100 15-80
Размеры полотна, мм 6500*41*1,3 6060*54*1,6
Вес станка, кг 2000 3750
Технические характеристики 230*280 300*320 250*315 360*500
Мощность приводного двигателя, кВт 1,5 2,4 0,75/1,1 2,4
Скорость ленты пилы, м/мин 20-100 20-100 37/74 20-100
Размеры полотна, мм 2720*27*0,9 3660*27*0,9 2825*27*0,9 3660*27*0,9

Ленточнопильные станки относятся к металлорежущему промышленному оборудованию и предназначены для высокопроизводительной резки металла. Служат для обработки черных и цветных металлов различной прочности, в том числе высокопрочных сплавов. Используются для получения заготовок из цилиндрического проката, фасонного профиля, труб. Обеспечивают точную резку как полых, так и сплошных заготовок. Незаменимы в современном машиностроении, строительной сфере, на производстве, связанном с получением деталей из дорогостоящих сплавов и тонкостенных металлических деталей.

Особенности конструкции

Режущим инструментом станка является стальная лента с режущим краем. Лента движется по замкнутому контуру за счет электрического привода. Такой тип конструкции обеспечивает узкий и ровный распил, снижает износ самой ленты, поскольку нагрузка на полотно распределяется равномерно.

Преимущества современных ленточнопильных станков по металлу

  • Высокая точность резки. Возможность работы со тонкостенными деталями

  • Ровный финишный срез, который не требует дополнительной обработки

  • Экономия материала за счет минимальной ширины распила. Припуски для обработки минимальны, что важно при работе с дорогостоящими материалами и сплавами.

  • Возможность выполнять сложную резку и распил под наклоном (угол до 60 °).

  • Производительная обработка больших партий изделий. Достигается за счет резки пакетами.

  •  Длительный ресурс оборудования и инструмента, благодаря равномерному износу режущего полотна и встроенным системам охлаждения.

  • Высокая безопасность станка для человека. Режущее полотно всегда направлено внутрь замкнутого контура, где находится обрабатываемый материал.

Что учесть при выборе

В зависимости от марки материала и размера заготовки для пиления выбирается тип ленты и геометрические параметры ее режущей части (шаг, профиль зуба, угол заточки зубьев). При выборе станка так же учитывают мощность приводного двигателя и ширину обработки. В зависимости от потребностей производства, исходя из технологических требований подбирается конфигурация станка и уровень его автоматизации.

1.      Тип режущего полотна

Выбирается в зависимости от материала заготовки для резания.

Основные типы пил по материалу изготовления:

  • стальные углеродистые – применяется для резки древесины, пластиков и других синтетических материалов

  • биметаллические - для резки черных углеродистых и низколегированных сталей, цветных металлов

  • с твердосплавными зубьями – для чугуна, высоко легированных сталей и сплавов;

  • с алмазным напылением – для резки специальных, труднообрабатываемых материалов.

2.      Шаг ленточной пилы

Для разного вида материала и размеров заготовки подбирается определенная частота зубьев пилы. Шаг ленточной пилы измеряется параметром TPI (tooth per inch), который указывает на количество зубьев на дюйм. Основное правило подбора заключается в том, что в любой момент времени в теле распиливаемой детали не должно находится более или менее 3-4 зубьев. Если их меньше, то нагрузка на зуб возрастает, что отрицательно сказывается на стойкости инструмента. Если же одномоментно в теле детали больше 3-4 зубьев, то производительность пиления падает.

При резке металла часто применяется режущее полотно с переменным шагом, когда большие и маленькие зубья чередуются в определенном порядке. Это позволяет резать сложные фасонные профили (трубы, двутавры, швеллеры) с минимальным шумом и вибрациями.

Для тонкостенных заготовок желательно использовать ленту с более частым шагом.

Для корректного выбора режущего полотна используются специальные таблицы соответствия.

3.      Мощность приводного двигателя

Мощность двигателя серьезно влияет на производительность станка. Для бесперебойной работы в 3 смены на поточном производстве, где используется пакетная резка, потребуется более мощный станок.

Для выполнения разовых работ на небольшом производстве достаточно меньшей мощности.

Часто станки со слабым двигателем лишены системы охлаждения, поэтому эксплуатировать такой станок следует строго в соответствии с указанными в технической документации рекомендациями.

4.      Ширина обрабатываемой поверхности

При выборе станка стоит учитывать габариты заготовок. Станки портального типа имеют больше возможностей для резки крупных деталей. Горизонтальные справляются с этой задачей за счет широкого диапазона перемещения под углом. Вертикальные станки менее приспособлены для работы с крупными заготовками.

5.      Виды конструкций станков

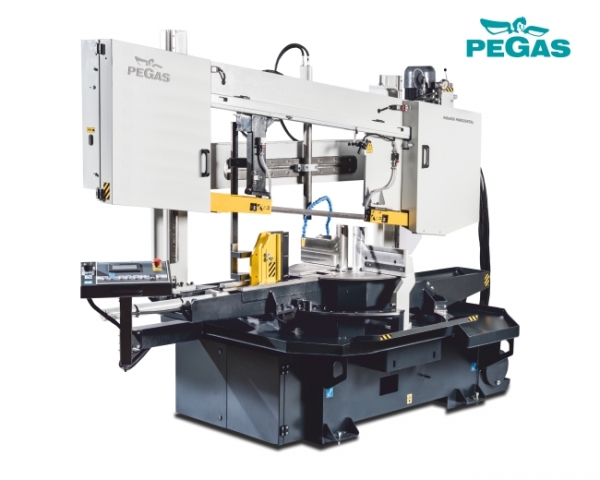

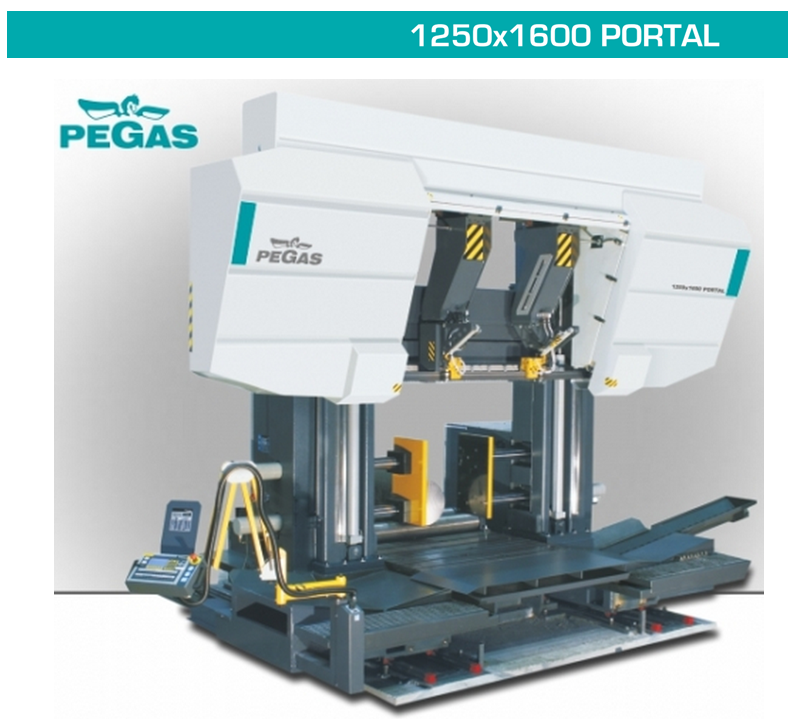

  • Портальные. Рама с расположенной в ней пилой закреплена в подвижном портале, благодаря чему можно проводить резку под углом. Есть модели с одной или двумя стойками (колоннами). Подходят для работы с крупными заготовками.

  • Вертикальные. Режущее полотно находится в отвесном положении. Подходят для выполнения фигурной резки.

  • Горизонтальные. Пильная рама может находиться горизонтально или под углом по отношению к оси детали. Подходит для угловой резки.

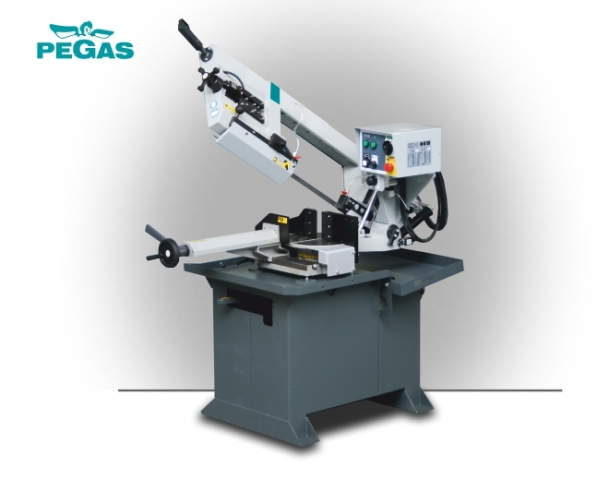

  • Консольные ленточнопильные станки по металлу. Движение кронштейна пильной рамы вверх и вниз осуществляется за счет шарнирного механизма. Возможен угловой распил. Применяются для резки проката, фасонного профиля, труб.

6.      Степень автоматизации.

  • Ручные. Скорость подачи заготовки и её разметку регулирует оператор. Консоль опускается под весом рамы или вручную. Применяются в штучном и опытном производствах.

  • Полуавтоматические. Металлическая заготовка в механизм зажима подается оператором вручную, все остальные действия автоматизированы. Используется на мелкосерийных производствах.

  • Автоматические ленточнопильные станки по металлу. Машина управляется ЧПУ, самостоятельно выполняя все этапы производства. Автомат самостоятельно перемещает заготовку, выполняет резку с корректировкой режимов, контролирует подачу и скорость пропила. Работает в заданном режиме без участия оператора. Цена на ленточнопильные станки с ЧПУ по металлу зависит от конкретных характеристик, которые требуются для обеспечения эффективного производства.

Для того, чтобы купить ленточнопильные станки полуавтоматические и автоматические в Екатеринбурге, запросите коммерческое предложение через форму заявки, позвоните по телефону или оставьте запрос на электронную почту. Мы предоставим выбор моделей, которые подходят под ваши технические требования
